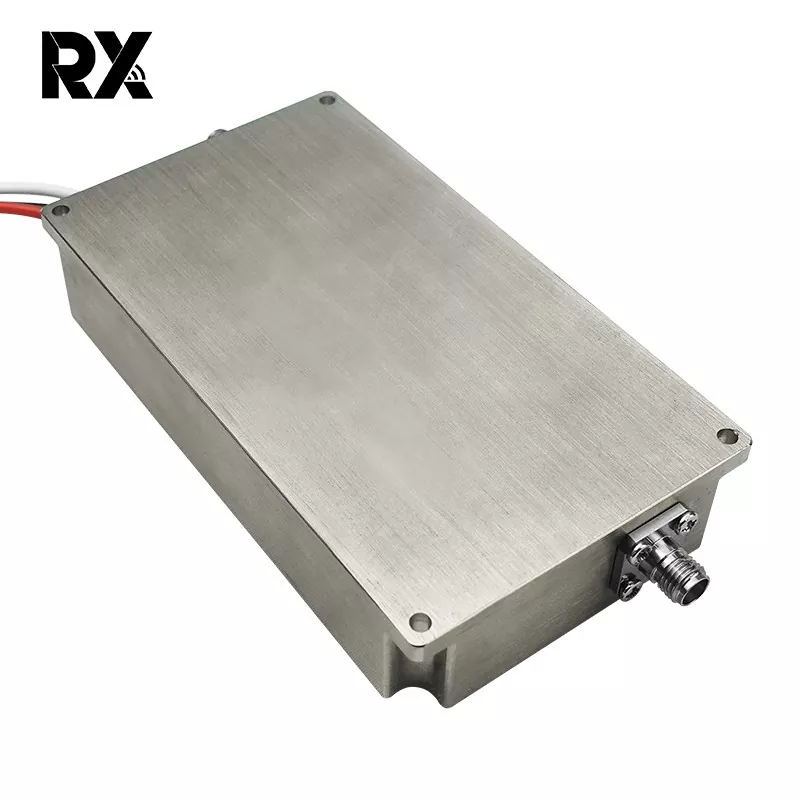

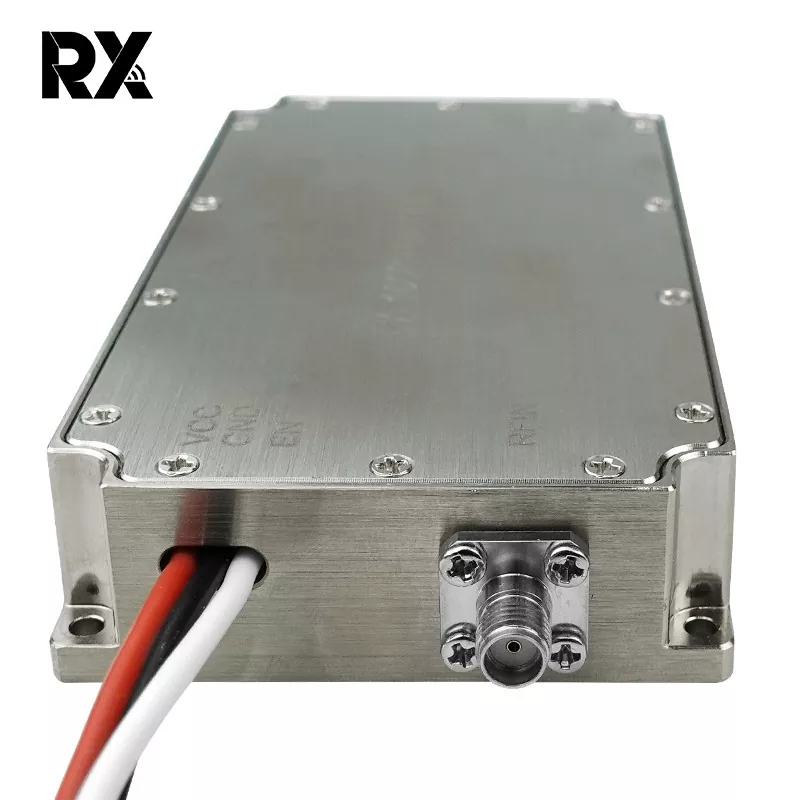

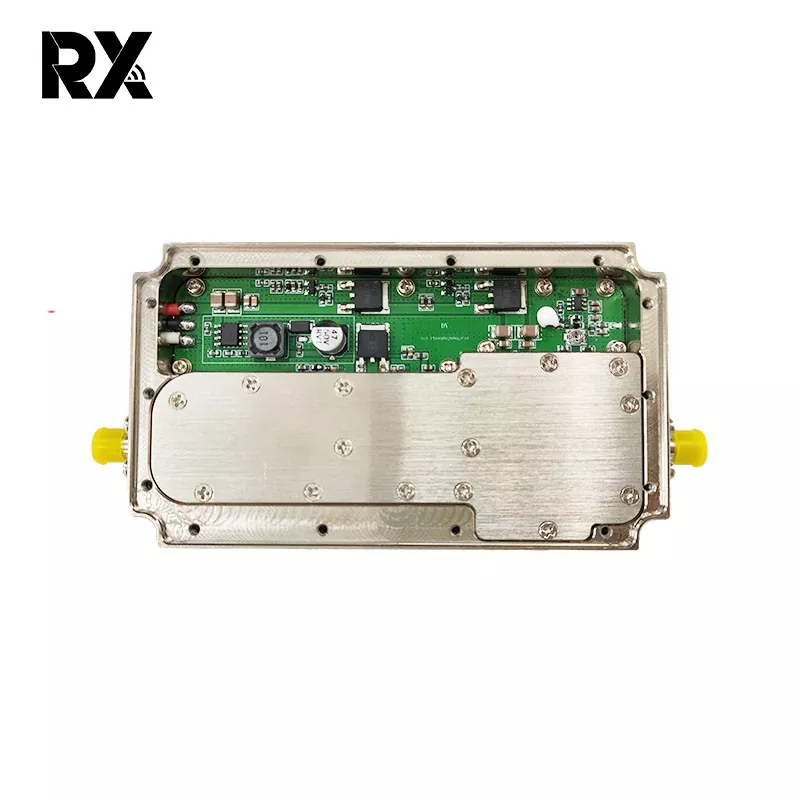

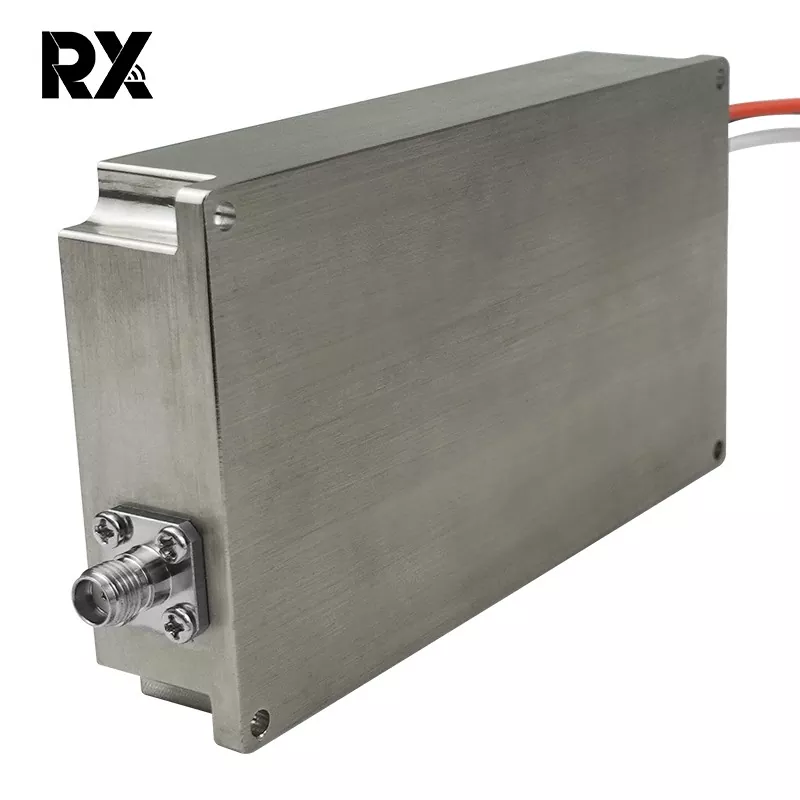

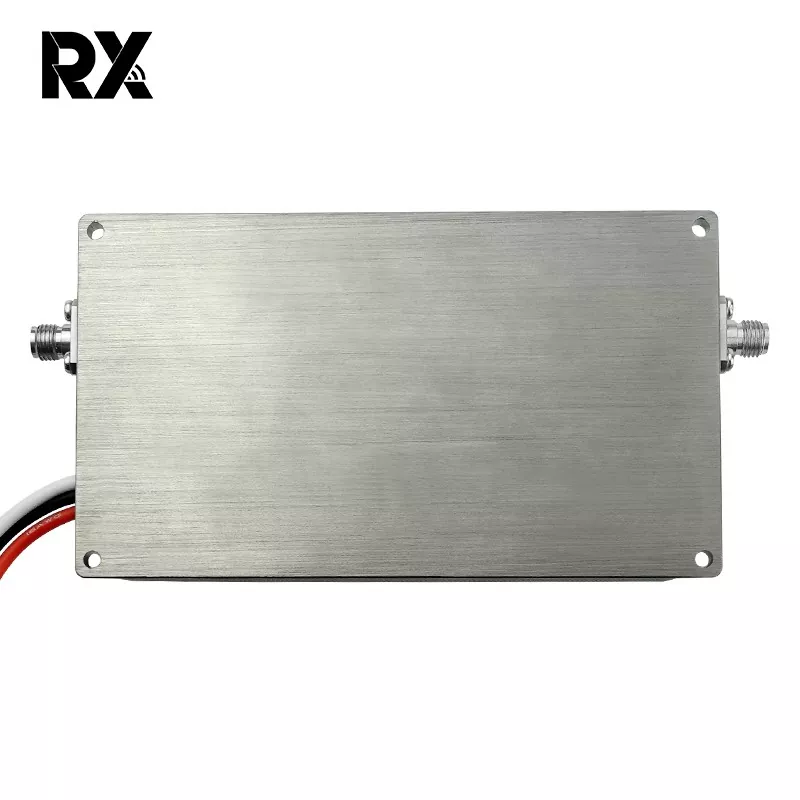

Penguat Daya Ultrawideband 20W 500-7300MHz

Ini adalah Penguat Daya Ultrawideband Tanpa Sumber Sinyal 20W 500-7300MHz. Ini memainkan peran penting dalam pengiriman daya dan perlindungan saluran dalam sistem. Meskipun tidak memberikan penguatan, ia dapat secara tepat melemahkan, mencocokkan, atau mengisolasi sinyal berdaya tinggi hingga 20W dalam bandwidth ultra lebar 500 MHz-7,3 GHz.

mengirimkan permintaan

Deskripsi Produk

Keuntungan Utama:

Chip penguat daya 20W 500-7300 MHz ini mencakup 500-7300 MHz, secara bersamaan mencakup L, S, C, dan bagian dari pita X, memungkinkan banyak penggunaan dalam satu chip. Hal ini mengurangi jumlah komponen pembagi frekuensi, sehingga memperkecil ukuran dan menghemat biaya. Ini memfasilitasi peralihan antar pita interferensi, menghilangkan kebutuhan akan sumber sinyal eksternal dan antena. Sebuah chip broadband tunggal dapat menangani interferensi dari frekuensi rendah, pita konvensional, hingga frekuensi tinggi.

Fungsi Inti:

Dalam tautan transceiver broadband, ia mencadangkan daya penggerak 20W yang melebihi batas tahap sebelumnya ke tingkat yang dapat ditangani oleh chip berikutnya, sehingga mencegah LNA/mixer berikutnya terkompresi atau terbakar. Menahan daya sesaat ≥ 20 W. Ketika daya pantulan terjadi karena ketidaksesuaian antena atau sirkuit terbuka pada tahap berikutnya, penguat daya 500-7300 MHz 20W ini menyerap/melemahkan energi yang dipantulkan untuk melindungi transistor daya pada tahap sebelumnya.

Penguat daya ini, yang disisipkan di antara dua tahap penguat daya, dapat mengurangi return loss sebesar 3-6 dB, mengurangi refleksi antar tahap, menekan osilasi mandiri, dan meningkatkan isolasi antar tahap.

Spesifikasi Penguat Daya Ultra-Wideband 20W 500-7300MHz（TC=25℃）

TIDAK.	Keterangan	Simbol	Minimal	Ketik		Maks	Satuan	Komentar
1.	Frekuensi Operasi	BW	500			7300	MHz
2.	Daya Masukan	Pin		0			dBm
3.	Daya Keluaran CW	Psat	42.5	43		44	dBm	Gelombang Berkelanjutan
4.	Perolehan Kekuatan	GP		43			dBm	@ Pin=0 dBm
5.	Kerataan Penguatan Kekuatan	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Kerugian Pengembalian Masukan	S11		-15			dB
7.	Tegangan Operasi	Vdc	24	30		36	V
8.	Konsumsi Saat Ini	A		2		3	A	@ Cemberut=10~15W
9.	Masukan Konektor RF		SMA, Perempuan
10.	Keluaran Konektor RF		SMA, Perempuan
11.	Berat			0.278		0.3	kg
12.	PanjangLebarTinggi		1056020			mm
13.	Daya Masukan Maks	PinMax	≤10			dBm

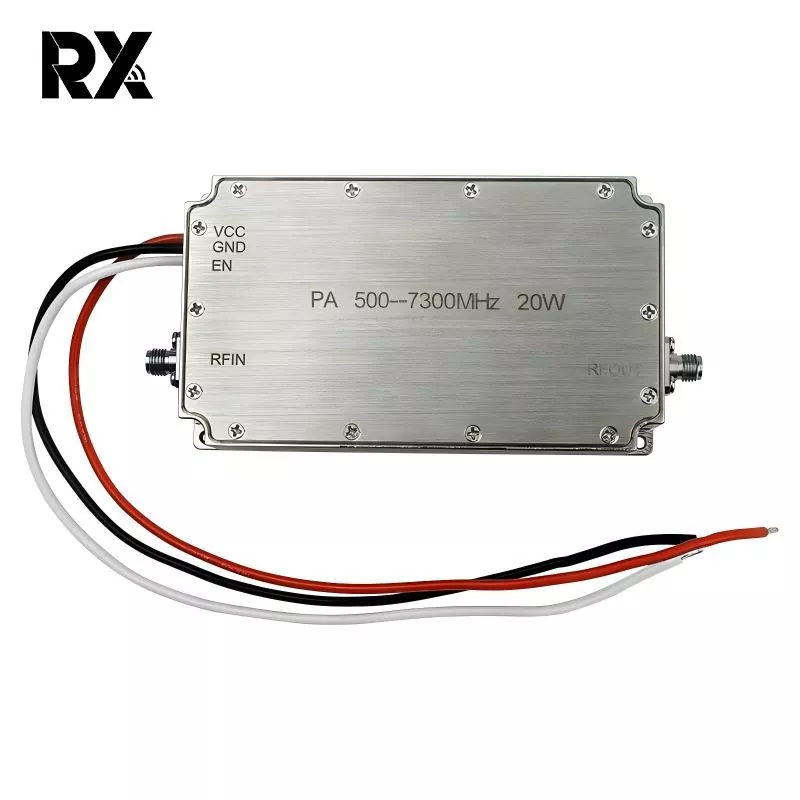

14.	Definisi Antarmuka	VDD	A1		24Vdc
		GND	A2		Tanah
		Memungkinkan	1		5V ~ Vdd: AKTIF 0V: MATI
	Dimensi keseluruhan	Catatan: 1、 Dimensi keseluruhan hanya untuk referensi； 2、 Ukuran dapat ditambah atau dikurangi sesuai dengan kebutuhan pelanggan； 3、Posisi antarmuka masukan, antarmuka keluaran, dan antarmuka catu daya dapat diubah sesuai dengan kebutuhan aktual pelanggan；
	Dimensi keseluruhan

Kurva kinerja (sampel terukur aktual, 25 °C, 28 V)

Frekuensi	masukan	24V			30V			36V
（MHz）	(dBm)	Cemberut (dBm)	saya (A)	(%)	Cemberut (dBm)	saya (A)	(%)	Cemberut (dBm)	saya (A)	(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
