Bagaimana Perangkat Pengganggu Sinyal RF Bekerja?

Pengacau sinyal frekuensi radio (RF) bekerja dengan mentransmisikan sinyal RF yang kuat pada pita frekuensi yang sama dengan sinyal target, sehingga mengganggu komunikasi normal dan pengoperasian sinyal target.

1. Pembangkitan Sinyal

(1) Pemilihan Frekuensi: Jammer dirancang untuk beroperasi dalam rentang frekuensi tertentu. Misalnya jika digunakan untuk mengganggu sinyal ponsel, ia akan memilih pita frekuensi yang digunakan oleh jaringan seluler, seperti GSM (900 MHz dan 1800 MHz di beberapa wilayah), CDMA, atau berbagai pita frekuensi yang digunakan oleh jaringan 3G, 4G, dan 5G. Untuk gangguan Wi-Fi akan fokus pada pita frekuensi 2,4 GHz dan 5 GHz.

(2) Sirkuit Pembangkit Sinyal: Terdapat sirkuit pembangkit sinyal di dalam perangkat yang digunakan untuk menghasilkan sinyal RF. Rangkaian ini biasanya berisi komponen-komponen seperti osilator (untuk menghasilkan frekuensi dasar) dan penguat (untuk meningkatkan kekuatan sinyal yang dihasilkan). Sinyal yang dihasilkan kemudian disesuaikan agar memiliki karakteristik yang sesuai.

2. Amplifikasi Daya

(1) Peningkatan Kekuatan Sinyal: Setelah sinyal RF dihasilkan, biasanya melewati tahap penguat daya. Penguat daya meningkatkan kekuatan sinyal ke tingkat yang secara efektif dapat mengganggu sinyal target. Misalnya, keluaran daya dari pengacau sinyal RF pada umumnya dapat berkisar dari beberapa watt hingga puluhan watt, bergantung pada aplikasi dan rentang interferensi yang diinginkan. Output daya yang lebih tinggi memungkinkan sinyal gangguan mencakup area yang lebih luas dan menekan sinyal yang sah dengan lebih efektif.

(2) Penggunaan komponen berdaya tinggi: Tahap penguat daya biasanya menggunakan komponen seperti transistor LDMOS (semikonduktor oksida logam terdifusi lateral) atau perangkat semikonduktor berdaya tinggi lainnya. Komponen-komponen ini mampu menangani energi listrik dalam jumlah besar dan mengubah daya masukan menjadi keluaran RF berdaya tinggi.

3. Transmisi

(1) Penyebaran antena: Sinyal RF yang diperkuat kemudian ditransmisikan ke udara melalui antena. Antena merupakan bagian penting dari perangkat jamming karena dapat memancarkan sinyal ke segala arah (antena omnidireksional) atau ke arah tertentu (antena arah, yang dapat digunakan untuk menargetkan area atau sumber sinyal tertentu). Jenis antena yang digunakan bergantung pada skenario aplikasi dan jangkauan jangkauan yang diperlukan.

(2) Perambatan sinyal: Setelah sinyal jamming ditransmisikan, sinyal tersebut merambat di udara dalam bentuk gelombang elektromagnetik. Ia menyebar dengan kecepatan cahaya dan menyebar pada jarak tertentu. Ketika mencapai perangkat penerima (seperti ponsel, router Wi-Fi, drone, dll.), sinyal tersebut mengganggu sinyal normal yang coba diterima oleh perangkat tersebut.

4. Mekanisme Interferensi

(1) Melebihi sinyal yang sah: Sinyal interferensi dirancang agar cukup kuat untuk melampaui sinyal masuk yang lemah dari sumber sinyal (seperti stasiun pangkalan seluler atau titik akses Wi-Fi) di ujung perangkat penerima. Ketika antena perangkat penerima menerima sinyal sah dan sinyal interferensi, sinyal interferensi yang kuat menyebabkan sirkuit front-end penerima (seperti penguat derau rendah) menjadi jenuh atau kewalahan. Hal ini menyebabkan penerima tidak dapat memperkuat dan memproses sinyal yang sah dengan baik, sehingga mengakibatkan koneksi terputus atau hilang.

(2) Menghasilkan derau dan distorsi: Selain melebihi kekuatan sinyal yang sah, sinyal interferensi juga menimbulkan derau dan distorsi ke dalam sirkuit penerima. Sifat sinyal interferensi yang acak atau kacau mengganggu pengoperasian normal proses demodulasi penerima, sehingga menyulitkan perangkat untuk mengekstrak informasi yang berarti dari sinyal yang sah.

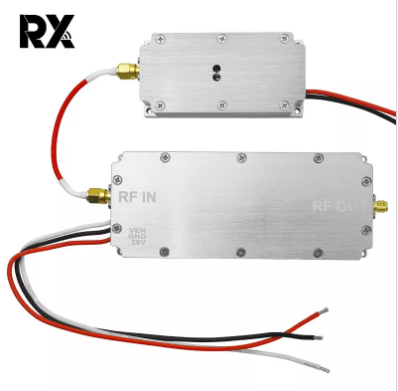

Modul Penguat Daya RF 30W

Singkatnya, pengacau sinyal RF menghasilkan, memperkuat, dan mengirimkan sinyal RF yang kuat dalam pita frekuensi target, sehingga mengganggu pengoperasian normal perangkat yang mengandalkan frekuensi ini untuk komunikasi, sehingga secara efektif mengganggu sinyalnya. Perlu dicatat bahwa di banyak wilayah, penggunaan pengacau sinyal RF dibatasi oleh undang-undang karena dapat mengganggu layanan komunikasi yang sah.
