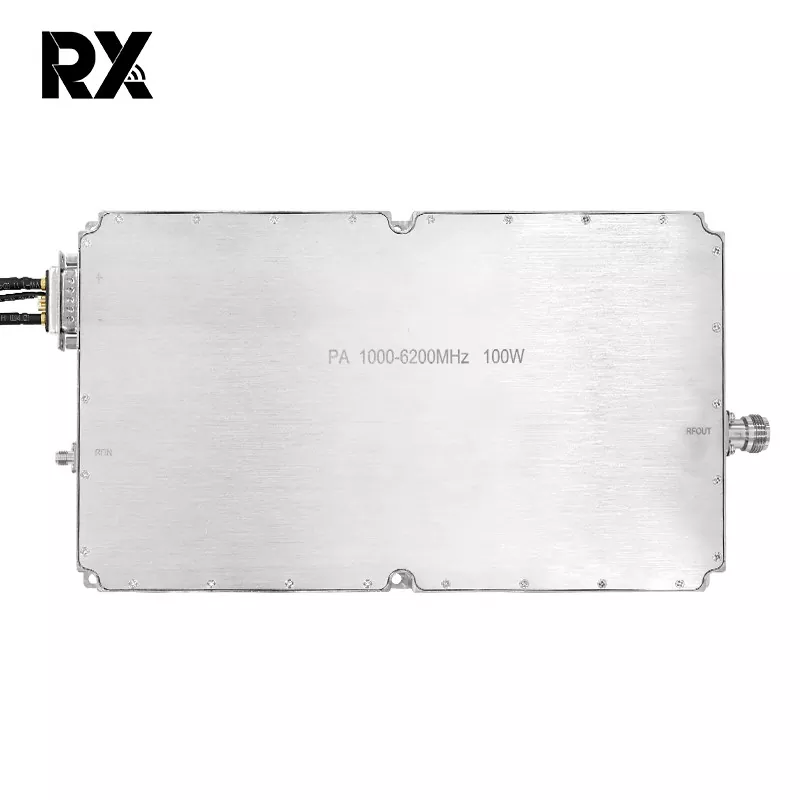

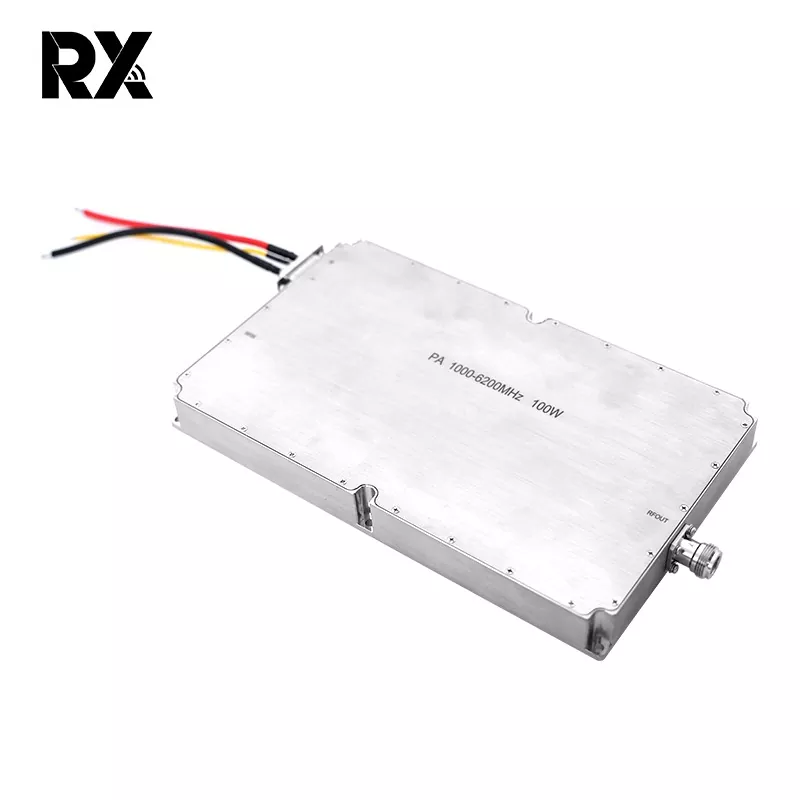

Penguat Daya 100W Berdaya Tinggi Ultra-Wideband 1000-6000MHz

Penguat Daya 100W Daya Tinggi Ultra-Wideband 1000-6000MHz adalah modul RF. Sebuah modul tunggal dapat mencakup 1–6 GHz, sehingga menghilangkan kebutuhan akan sirkuit switching multi-band tradisional, sehingga secara signifikan mengurangi ukuran dan kompleksitas sistem. Cocok untuk skenario yang melibatkan kelincahan frekuensi, lompatan frekuensi, atau interferensi broadband.

mengirimkan permintaan

Deskripsi Produk

Penguat Daya 100W Berdaya Tinggi Ultra-Wideband 1000-6000MHz

Modul ini menggunakan teknologi GaN, menghasilkan pembuangan panas 30% lebih sedikit dibandingkan LDMOS dengan daya setara 100W, menghasilkan daya tinggi dan pembuangan panas rendah, sehingga memperpanjang masa pakai modul. Selain itu, kami telah menambahkan perlindungan suhu, perlindungan beban, perlindungan tegangan lebih, dan perlindungan overdrive ke papan sirkuit, sehingga menghilangkan kebutuhan akan fungsi perlindungan eksternal dan sangat meningkatkan efisiensi operasional.

Tidak seperti frekuensi pita sempit konvensional, pita lebar ultra (1000-6000MHz) menuntut standar kualitas teknis dan komponen yang lebih tinggi untuk mencapai karakteristik pita lebar ultra, berdaya tinggi, dan keandalan tinggi. Penguat daya Ultra-Wideband 1000-6000MHz 100W telah menunjukkan kinerja luar biasa dalam komunikasi multi-band modern, pengujian EMC, peperangan elektronik, dan sistem anti-drone.

Spesifikasi Penguat Daya 1000-6200MHz100W（TC=25℃）

TIDAK.	Keterangan	Simbol	Minimal	Ketik		Maks	Satuan	Komentar
1.	Frekuensi Operasi	BW	1000			6200	MHz
2.	Daya Masukan	Pin		2			dBm
3.	Daya Keluaran CW	Psat	50.5	51		52.5	dBm	Gelombang Berkelanjutan
4.	Perolehan Kekuatan	GP	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Kerataan Penguatan Kekuatan	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Kerugian Pengembalian Masukan	S11		-15			dB
7.	Tegangan Operasi	Vdc	28	28		32	V
8.	Konsumsi Saat Ini	A		17		21.5	A	@ Cemberut=110~180W
9.	Masukan Konektor RF		SMA, Perempuan

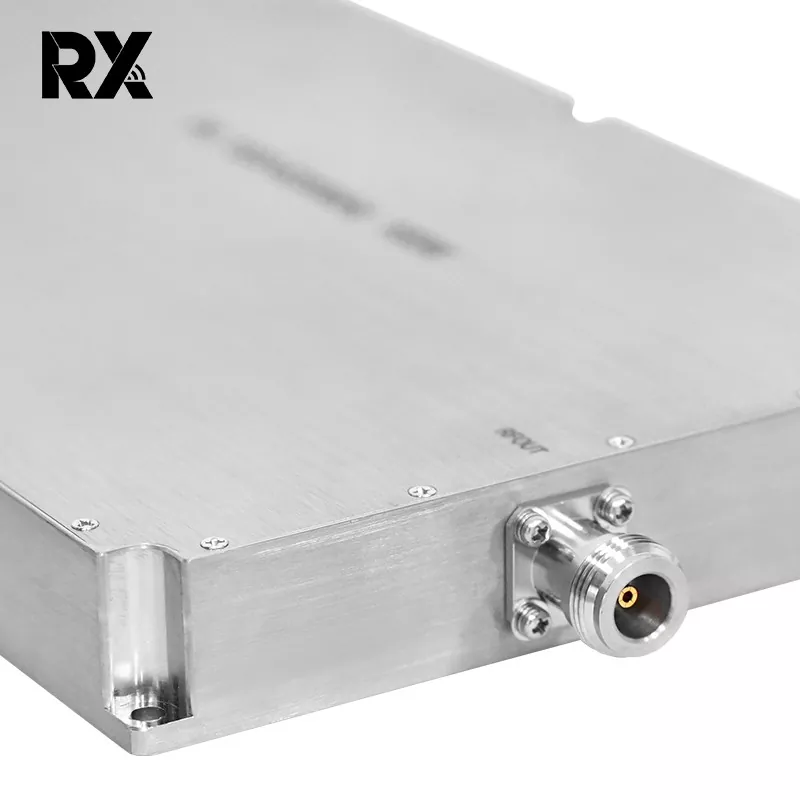

10.	Keluaran Konektor RF		N, Perempuan
11.	Berat			1.9		2	kg
12.	PanjangLebarTinggi		25015025			mm
13.	Daya Masukan Maks	PinMax	≤10			dBm

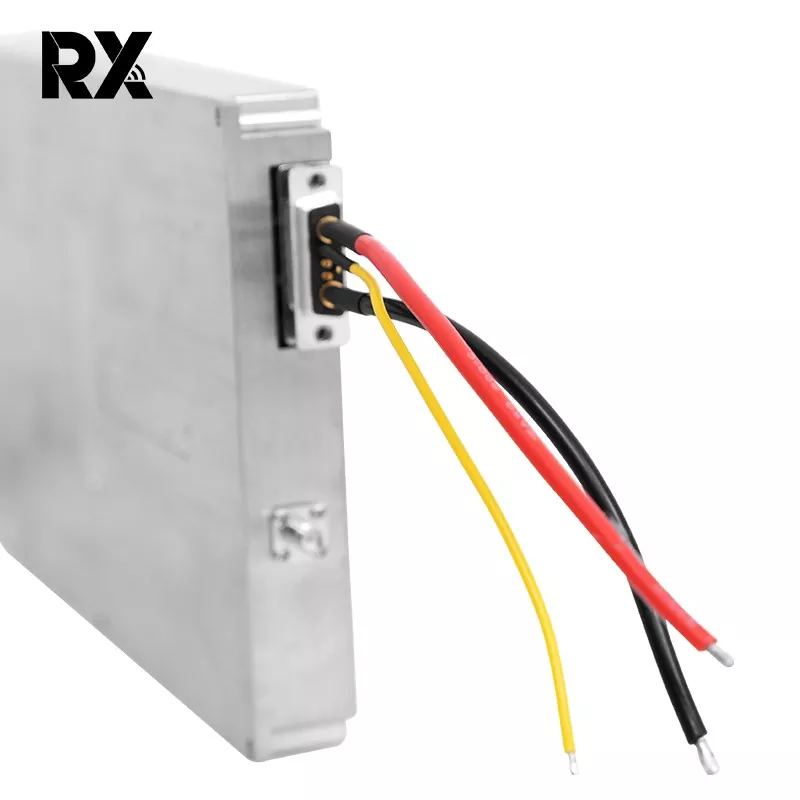

14.	Definisi Antarmuka (7W2 Wanita)	VDD	A1		28Vdc
		GND	A2		Tanah
		Perlindungan arus berlebih	2		Operasi normal: 0V Perlindungan arus lebih:+5V			Perlindungan arus berlebih@25A
		Perlindungan suhu berlebih	2		Operasi normal: 0V Perlindungan suhu berlebih:+5V			Suhu berlebih
		Memungkinkan	3		5V ~ Vdd: AKTIF 0V: MATI			perlindungan@100℃
		GND	4		Tanah
		Negara	5		Operasi normal: 0V Perlindungan negara:+5V
