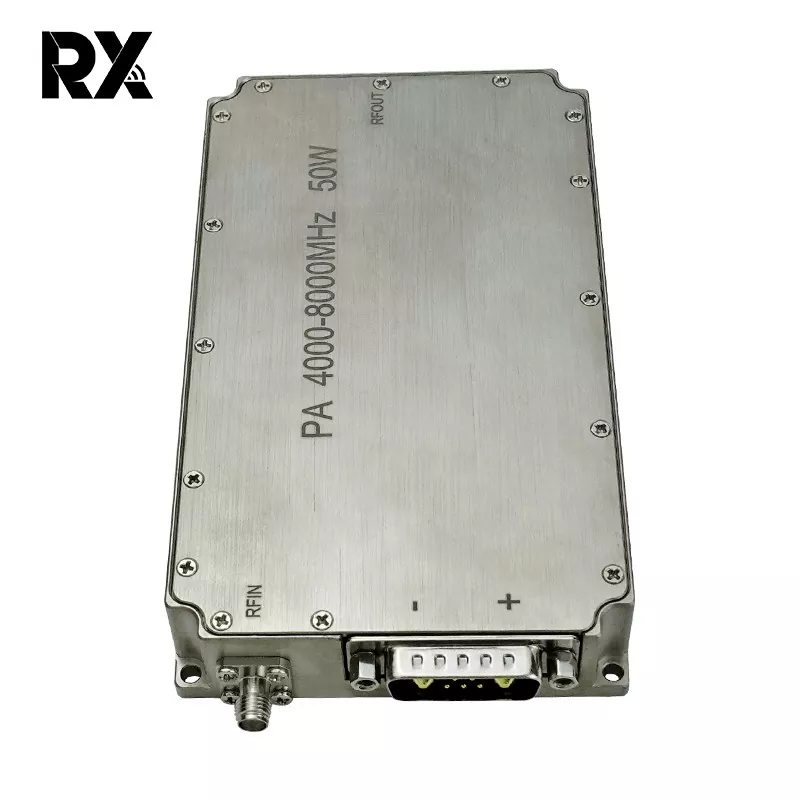

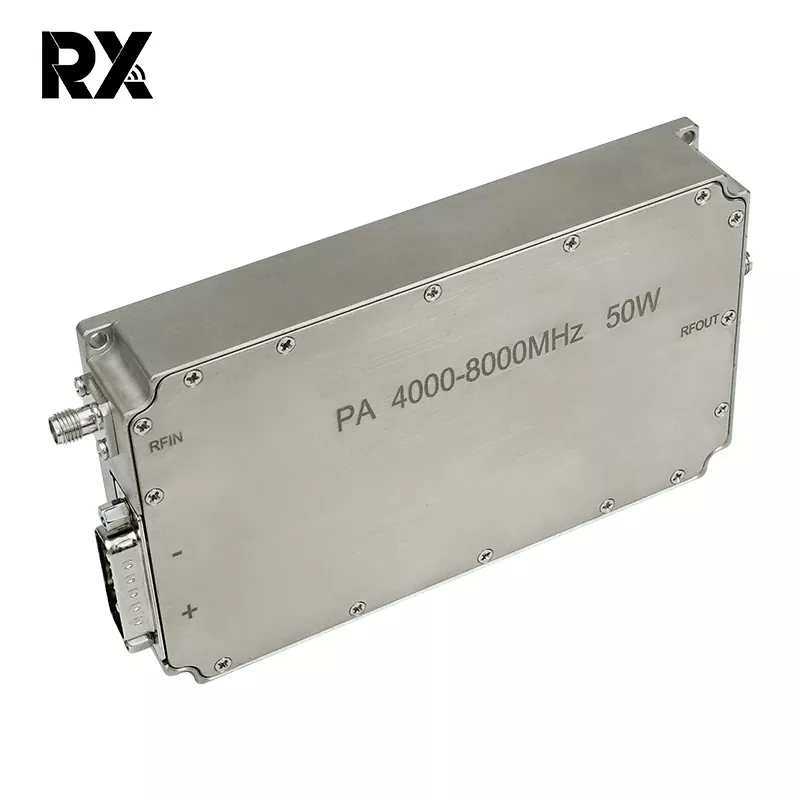

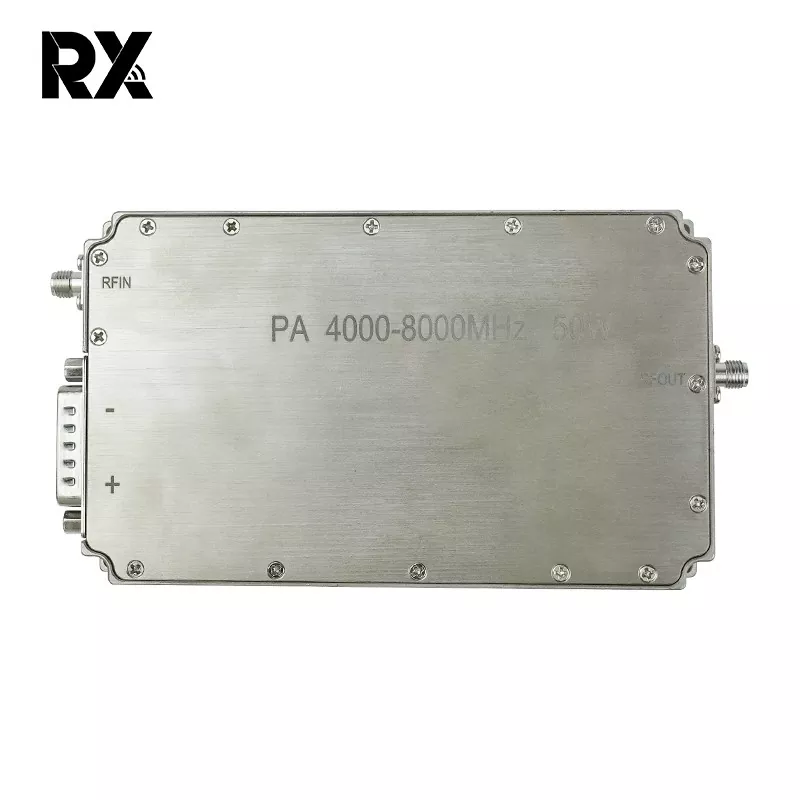

Sistem RF Penguat Daya Ultra-Wideband C-Band 4-8 GHz 50W

Penguat daya broadband 50W ini adalah modul RF berkinerja tinggi yang dirancang untuk aplikasi yang memerlukan daya keluaran kuat pada rentang frekuensi 4GHz hingga 8GHz. Memanfaatkan teknologi GaN (Gallium Nitride) yang canggih, perangkat ini menghasilkan kepadatan daya yang tinggi, efisiensi yang sangat baik, dan linearitas yang andal melalui bandwidth instan yang lebar. Amplifier dirancang untuk stabilitas, daya tahan, dan kinerja yang konsisten dalam lingkungan yang menuntut.

mengirimkan permintaan

Deskripsi Produk

Fitur Utama

Kinerja Broadband: Beroperasi dengan lancar di seluruh spektrum 4GHz hingga 8GHz (C-Band) tanpa perlu peralihan pita.

Daya Output Tinggi: Menghasilkan daya output jenuh tipikal minimum 50 Watt (47dBm) di seluruh pita.

Penguatan Tinggi: Menampilkan penguatan sinyal kecil tipikal sebesar 50dB (minimum), memastikan amplifikasi sinyal efektif dari sumber daya rendah.

Kerataan Penguatan Luar Biasa: Mempertahankan kerataan penguatan superior biasanya ±1,5dB pada seluruh rentang frekuensi untuk kinerja yang seragam.

Efisiensi Tinggi: Menggabungkan desain efisiensi tinggi, biasanya mencapai 30% Power Added Efficiency (PAE), mengurangi beban termal dan konsumsi daya DC.

Kinerja Linier yang Kuat: Menawarkan titik kompresi 1dB tinggi (OP1dB) biasanya > 47dBm, mendukung amplifikasi linier dan jenuh untuk berbagai skema modulasi.

Perlindungan & Kontrol Terintegrasi: Mencakup fitur keselamatan komprehensif: Perlindungan Tegangan Balik, Shutdown Suhu Berlebih, dan Perlindungan Kelebihan Beban Output / VSWR. Antarmuka analog standar untuk kontrol bias, aktifkan/nonaktifkan (TTL), dan pemantauan status.

Manajemen Termal: Dirancang dengan sistem pendingin pelat dasar yang efisien untuk memastikan pengoperasian yang andal dalam kondisi beban penuh. Kisaran suhu casing operasional: -40°C hingga +85°C.

Konstruksi Kasar: Ditempatkan dalam paket logam yang kuat dan tertutup rapat untuk perlindungan unggul dan ketahanan lingkungan, cocok untuk aplikasi militer, ruang angkasa, dan industri.

TIDAK.	Keterangan	Simbol	Minimal	Ketik	Maks	Satuan	Komentar
1.	Frekuensi Operasi	BW	4000		8000	MHz
2.	Daya Masukan	Pin		0		dBm
3.	Daya Keluaran CW	Psat	47	48.5	49.5	dBm	Gelombang Berkelanjutan
4.	Perolehan Kekuatan	GP	47		49.5	dBm	@ Pin=0 dBm
5.	Kerataan Penguatan Kekuatan	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Perolehan Sinyal Kecil	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Kerataan Sinyal Kecil	△G		±2		dB	@ Pin=-5dBm
8.	Kerugian Pengembalian Masukan	S11		-15		dB
9.	Tegangan Operasi	Vdc	28	28	32	V
10.	Konsumsi Saat Ini	A		6	8	A	@ Cemberut=50~90W
11.	Suhu Kerja		-40℃~+50℃
12.	Masukan Konektor RF		SMA, Perempuan
13.	Keluaran Konektor RF		SMA, Perempuan
14.	Berat			0.439	0.50	kg
15.	PanjangLebarTinggi		1348022			mm
16.	Daya Masukan	PinMax	-5		5	dBm

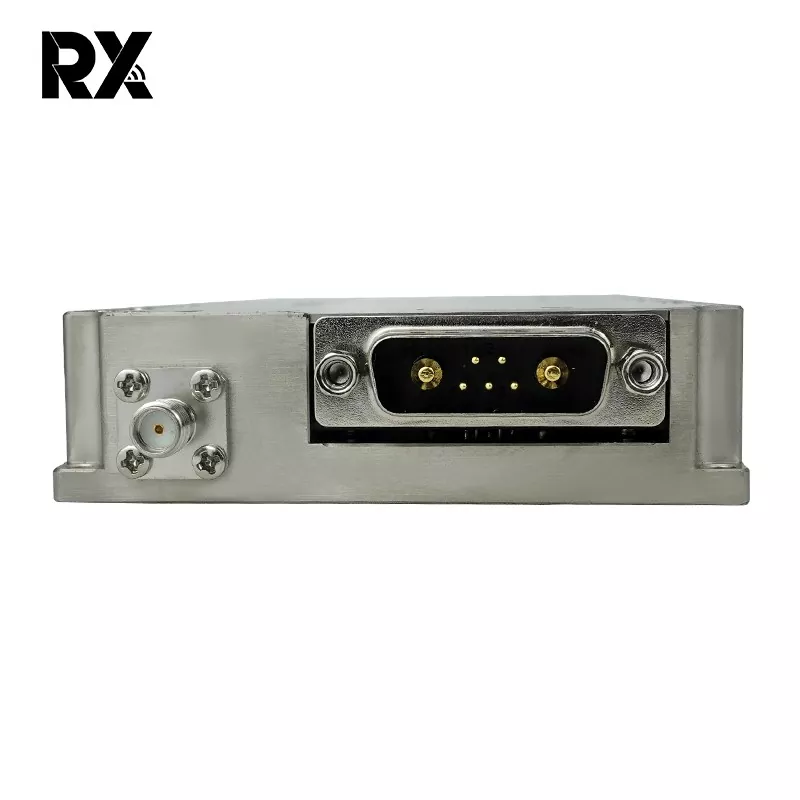

17.	Definisi Antarmuka (7W2 Wanita)	VDD	A1	Tanah
		GND	A2	28Vdc
		Rasa Saat Ini	1	Tegangan analog relatif terhadap arus Modul@100mV/A
		Rasa Suhu	2	Tegangan analog relatif terhadap Suhu Modul@10mV/℃
		Memungkinkan	3	Penguat Aktif			Amplifier Aktif: Logika TTL Tinggi (3.3V) （Ditarik Secara Internal-Rendah）
		GND	4	Tanah
	Dimensi keseluruhan	Catatan: 1、 Dimensi keseluruhan hanya untuk referensi； 2、 Ukuran dapat ditambah atau dikurangi sesuai dengan kebutuhan pelanggan； 3、Posisi antarmuka masukan, antarmuka keluaran, dan antarmuka catu daya dapat diubah sesuai dengan kebutuhan aktual pelanggan；
